Kağız torbadan necə ölür

Kağız çantalar hər yerdə var - ərzaq mağazalarında, pərakəndə satış mağazalarında, alış-veriş piştaxtalarında. Ancaq hər təmiz, yaxşı qatlanmış kağız torbanın arxasında insanların çoxunun görmədiyi bir alət dayanır: zərb. Kağız çanta qəlibi kəskin polad qaydaları (kəsmə qaydası) və lazerlə kəsilmiş yuvalara qoyulmuş büzmə qaydaları olan kontrplak lövhəsidir. Kağızın üzərinə basıldıqda, çanta şəklini kəsir və bir vuruşda qatlama xətləri yaradır.

Əgər qablaşdırma işindəsinizsə, bu kalıpların necə hazırlandığını və onları necə daha sürətli və daha dəqiq düzəltməyinizi bilmək istehsalınızda əsl fərq yarada bilər. Bu təlimat sizə addım-addım tam kalıp hazırlama prosesini təqdim edir.

Kağız torbadan necə ölür

Addımlara keçməzdən əvvəl gəlin əslində nə qurduğunuzu aydınlaşdıraq.

Kağız çanta qəlibi poladdan hazırlanmış bir qaydadır. Üç əsas hissədən ibarətdir:

- Die board: ağcaqayın və ya ağcaqayın örtüklərindən hazırlanmış qalın faner taxta, adətən 12-18 mm. Güclü, düz və dayanıqlı olmalıdır - çünki hər hansı bir əyilmə bütün zərb alətini atacaq.

- Kəsmə qaydaları: Kağızı kəsən nazik polad bıçaqlar, adətən 2 və ya 3 pt qalınlığında.

- Qırış qaydaları: Kağızı kəsmədən bükmə xətlərini sıxan daha qısa, küt qaydalar.

Dizayner CAD proqramında (AutoCAD, Illustrator və ya Cimex) kəsici xətləri büzüşmə xətlərindən ayırmaq üçün müxtəlif rənglərdən və ya təbəqələrdən istifadə edərək kalıp planı yaradır. Fayl DXF və ya DWG kimi ixrac edilir - kalıp hazırlama proqramı üçün standart formatlar. Sonra proses emalatxanaya keçir.

Materiallar və Əsas Tələblər

Başlamazdan əvvəl sizdə olduğundan əmin olun:

- Die board: 12-18 mm lazer dərəcəli kontrplak (ağcaqayın və ya ağcaqayın)

- Kəsmə qaydaları: 2pt (0.71mm) və ya 3pt (1.07mm) polad qaydaları

- Kırma qaydaları: Tipik olaraq 2pt və ya 3pt, kəsmə qaydalarından daha qısadır

- Kauçuk çıxarma materialı: Kəsdikdən sonra kağızı itələmək üçün ətrafa yerləşdirilən rezin zolaqlar

- CAD dizayn faylı: DXF və ya DWG formatı

- Lazer kəsmə maşını (və ya birinə giriş)

- Qayda bükmə avadanlığı (əl və ya avtomatik)

- Kəsmə maşını

Addım-addım Proses

Addım 1: Die Dizaynını hazırlayın

Everything starts with the design. Çantanın harada kəsiləcəyini və harada qatlanacağını dəqiq göstərən bir CAD rəsminə ehtiyacınız var. Think of it as a road map for the die.

- Çantanın üslubunu, ölçüsünü, kağız qalınlığını və qatlama quruluşunu təsdiqləyin.

- DXF və ya DWG formatında CAD faylı yaradın və ya qəbul edin.

- Üç növ xətləri aydın şəkildə qeyd edin: kəsici xətlər (bərk), qırış xətləri (nöqtəli və ya kəsikli) və lazım olduqda perforasiya xətləri.

- Ölçülərinizi iki dəfə yoxlayın. Dizayndakı kiçik bir səhv, kalıpdakı böyük bir səhvə çevrilir.

Addım 2: Dizaynı idxal edin və Parametrləri təyin edin

Dizayn hazır olduqdan sonra DXF faylını lazer kəsmə proqramına idxal edin.

- Miqyasını və başlanğıc nöqtəsini təyin edin.

- Qatların xəritəsini tərtib edin ki, proqram hansı xətlərin kəsici xətlər, hansıların isə büzüşmə xətləri olduğunu bilsin.

- Kalıp lövhəsinin qalınlığını və material növünü daxil edin.

- Lazer gücünü, kəsmə sürətini və kerf kompensasiyasını təyin edin.

"Karf" lazerin lövhədə yandırdığı yuvanın enidir. Bu kritikdir. Yuva çox genişdirsə, qayda boş olacaq və mətbuat qaçışı zamanı çəkilə bilər. Yuva çox dardırsa, lövhə əyilə və ya hətta parçalana bilər. Standart yuva enləri 2pt (təxminən 0.71mm) və ya 3pt (təxminən 1.07mm) təşkil edir.

Addım 3: Kalıp lövhəsini yükləyin və hizalayın

Kontrplak lövhəsini maşın masasına qoyun. Onu sıfır nöqtəsi ilə hizalayın və etibarlı şəkildə sıxın. Kəsmə zamanı yerdəyişən lövhə xarab olmuş bir kalıp deməkdir. Müasir maşınların əksəriyyəti lazeri ardıcıl məsafədə saxlayaraq lövhənin qalınlığında cüzi dəyişiklikləri tənzimləmək üçün zond və ya avtomatik izləmə sistemindən istifadə edir.

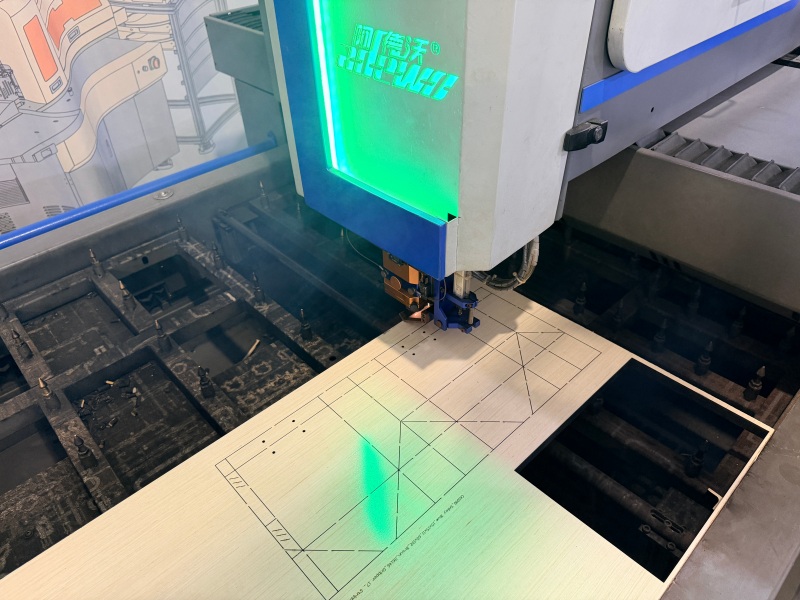

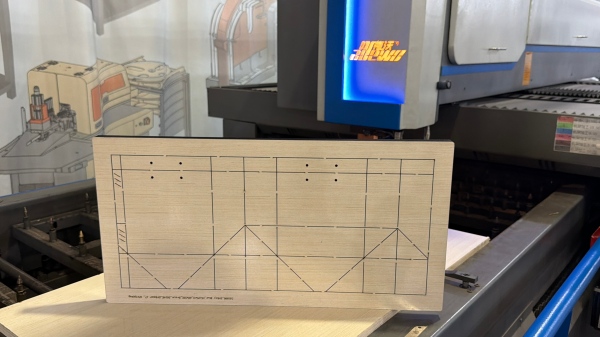

Addım 4: Kalıp lövhəsini lazerlə kəsin

Burada kalıp formalaşmağa başlayır. CO2 lazeri kəsmə və büzmə xətləri boyunca kontrplakda dəqiq yuvalar yandırır.

- Kəsmə proqramını başladın və ilk bir neçə yuvaya nəzarət edin.

- Yuvanın eni və dərinliyinin spesifikasiyalarınıza uyğun olub olmadığını yoxlayın.

- Körpülərə diqqət yetirin - bir-birinə yaxın olan qaydalar arasında kalıp lövhəsini bir yerdə saxlayan kiçik kəsilməmiş hissələr.

- Kəsdikdən sonra tullantı materialı çıxarın və lövhəni yoxlayın.

The laser doesn't cut all the way through. O, lövhənin altını toxunulmaz qoyaraq qaydaları etibarlı şəkildə saxlamaq üçün kifayət qədər dərinlikdə yuvaları yandırır.

Addım 5: Polad əyilmə və kəsmə qaydaları

İndi kalıp dizaynına uyğun polad qaydaları formalaşdırmalısınız. Cutting rules are sharp blades; creasing rules are blunt and slightly shorter.

- Kalıp lövhəniz üçün düzgün qayda qalınlığı və hündürlüyü seçin.

- CAD dizaynında əyriləri və küncləri uyğunlaşdırmaq üçün qaydaları bükün.

- Hər bir qaydanı lazımi uzunluğa kəsin.

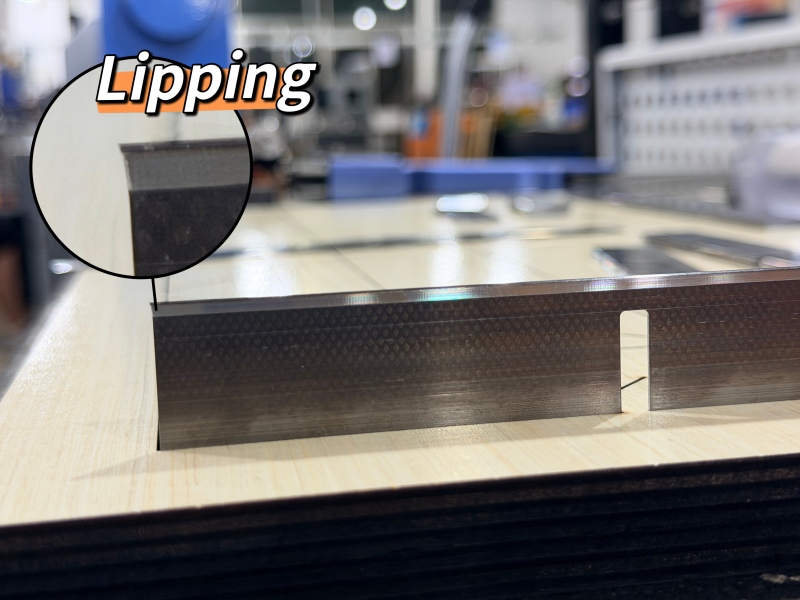

- Mürəkkəb formalar üçün, çatlamanın qarşısını almaq üçün gərginlik nöqtələrində qaydaları körpü (çəngəl) etməlisiniz.

Əl dükanlarında bu, bir qayda bükücü və bir qayda kəsici ilə edilir. Daha qabaqcıl mağazalarda avtomatik əymə maşını rəqəmsal fayldan bütün prosesi, əyilmə və kəsmə qaydalarını daha az əl xətası ilə idarə edir.

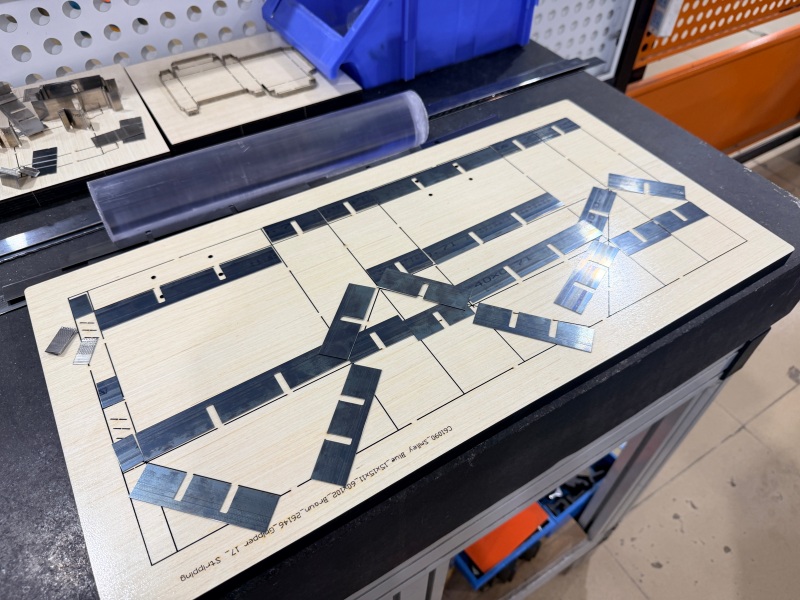

Addım 6: Kəsmə və büzmə qaydalarını daxil edin

Lövhənin kəsilməsi və qaydaların forması ilə, kalıbı yığmağın vaxtı gəldi.

- Kəsmə xətləri boyunca yuvalara kəsmə qaydalarını daxil edin.

- Bürüşmə xətləri boyunca büzmə qaydalarını daxil edin.

- Hər bir qaydanın düzgün hündürlükdə oturduğunu və yuvasına möhkəm oturduğunu yoxlayın.

- Bütün qaydaların səviyyəli olduğundan əmin olun. Çox hündür oturan bir qayda çox dərin kəsəcək; çox aşağı oturan biri kağızı tamamilə əldən verəcəkdir.

Bu addım tez-tez "qaydaların daxil edilməsi" və ya "qalıb montajı" adlanır. Bu, təfərrüatlı işdir, lakin onu düzgün əldə etmək təmiz bir kəsiklə qarışıqlıq arasındakı fərq deməkdir.

Addım 7: Rezin/Çıxarma materialı əlavə edin

Qaydalar daxil olduqdan sonra rezin lazımdır. Qaydaların ətrafına rezin zolaqlar qoyulur, kəsici kənardan bir qədər yüksəkdir. Onların işi sadədir: kalıp aşağı basıb kağızı kəsəndə rezin kağızı geri itələyir ki, yapışmasın.

- Bütün qaydaların ətrafına rezin zolaqları bərabər şəkildə yerləşdirin.

- Rezin qaydanın kənarından daha yüksəkdə oturduğundan əmin olun.

- Kauçukun hər hansı kəsici və ya büzüşmə sahəsinə mane olmadığını yoxlayın.

- Kağız parçasını zərb alətinə basaraq və onu qaldıraraq çıxarmağı yoxlayın.

Addım 8: Test edin, yoxlayın və bitirin

Kalıp istehsala başlamazdan əvvəl onu sınaqdan keçirməlisiniz.

- Həqiqi kağız çanta materialı üzərində sınaq kəsimi aparın.

- Kəsmə keyfiyyətini yoxlayın: kəsiklər təmizdirmi? Kağız tamamilə kəsilibmi?

- Bürüşmə keyfiyyətini yoxlayın: Kağız büzüşmə xətləri boyunca təmiz şəkildə qatlanırmı? Hər hansı bir çatlama və ya yırtılma o deməkdir ki, büzüşmə qaydalarına düzəliş lazımdır.

- Çıxışı yoxlayın: Kağız kalıpdan rəvan çıxırmı?

- İstənilən qaydaları və ya rezinləri lazım olduqda tənzimləyin.

- Hər şey düzgün olduqdan sonra matrisanı təmizləyin, çantanın növü və ölçüsü ilə etiketləyin və düzgün şəkildə saxlayın.

Tövsiyə olunan maşınlar — Prosesi daha sürətli və daha ardıcıl etmək

Kağız torba kalıp istehsalında əsas avadanlıq addımları kalıp lövhəsinin kəsilməsi, polad qaydaların əyilməsi və büzmə qaydalarının hazırlanmasıdır. Adewo bu mərhələləri əhatə edən üç maşın təklif edir. Hər biri ayrıca və ya kiçik istehsal xəttinin bir hissəsi kimi istifadə edilə bilər.

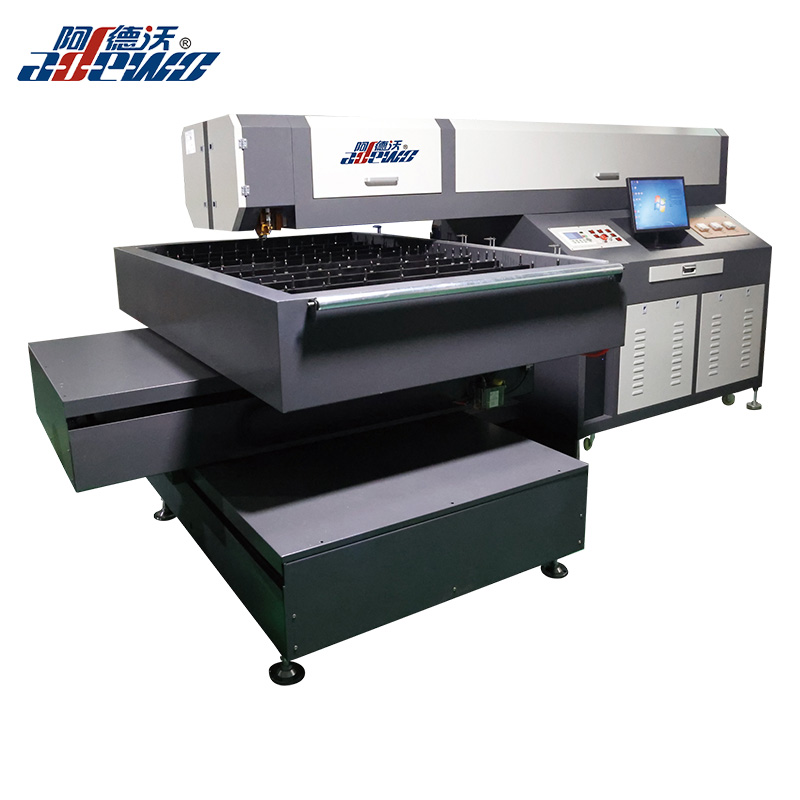

1. ADW-LC600 Başlı Sabit Lazer Kəsmə Maşını

Kalıp dizaynı hazır olduqdan sonra ilk istehsal addımı kalıp lövhəsinin kəsilməsidir. ADW-LC600 bu iş üçün nəzərdə tutulmuş lazer kəsmə maşınıdır.

Sabit lazer başlığı və kəsməni sabit saxlayan hərəkətli masadan istifadə edir. İdxal edilmiş yer kürəsi vida sürücüsü davamlılıq və yüksək dəqiqlik əlavə edir, çarpaz quruluş isə uzunmüddətli əməliyyatı dəstəkləyir. Avtomatik izləmə kəsmə sistemi ona bir keçiddə müxtəlif lövhə qalınlıqlarını kəsməyə imkan verir və güzgü və obyektiv asanlıqla dəyişdirilir və təmizlənir. O, 6 mm-dən 22 mm-ə qədər kontrplak, həmçinin PVC lövhə, akril və 3 mm-dən aşağı poladla işləyə bilər.

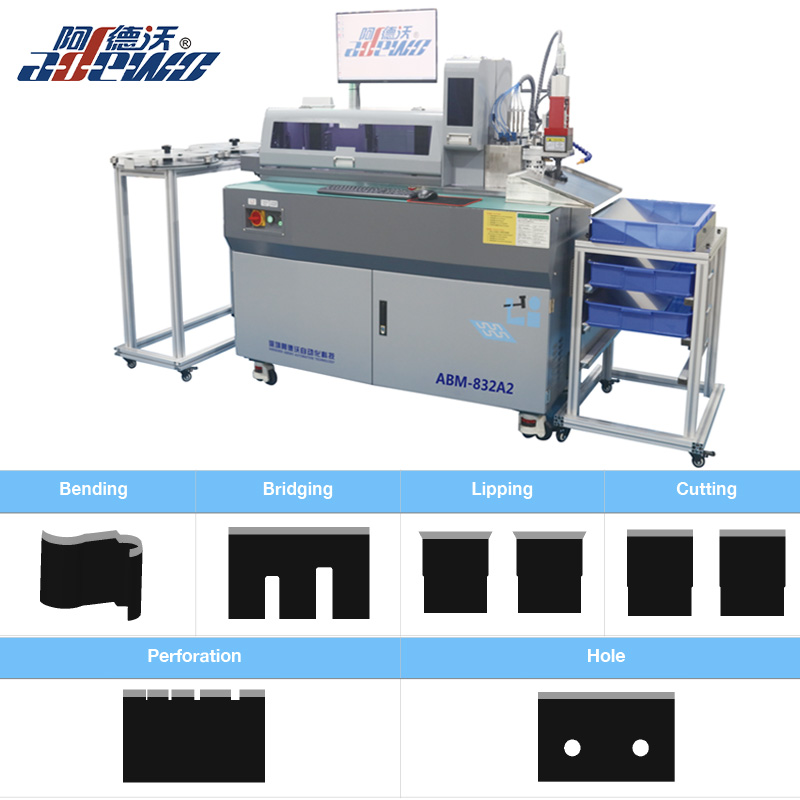

2. ABM-832A2 Avtomatik Bükücü Maşın

Kalıp lövhəsi kəsildikdən sonra, polad qaydaları kağız torbanın formasına uyğunlaşdırmaq üçün əyilmək və kəsmək lazımdır. ABM-832A2 bu addımı avtomatlaşdırır.

O, əyilmə və kəsməni bir əməliyyatda birləşdirərək prosesi daha təhlükəsiz və səmərəli edir. Çox zımba aləti dodaq, qəlib kəsmə, körpü, deşik və ya perforasiya kimi seçimlər təklif edir və hər bir alət müstəqildir və dəyişdirilməsi asandır. Vida bələdçisi qidalanma ilə ikiqat sıxaclar davamlı işləməyə imkan verir və ağıllı proqram çoxlu dil seçimləri ilə istifadə etmək asandır. O, 0,45 mm-dən 1,05 mm-ə qədər qayda qalınlığını və 8 mm-dən 32 mm-ə qədər qayda hündürlüyünü dəstəkləyir.

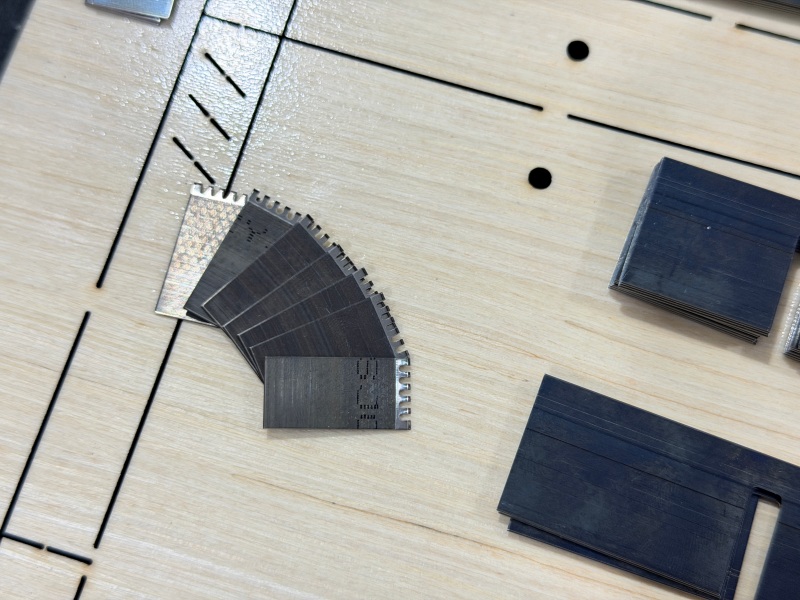

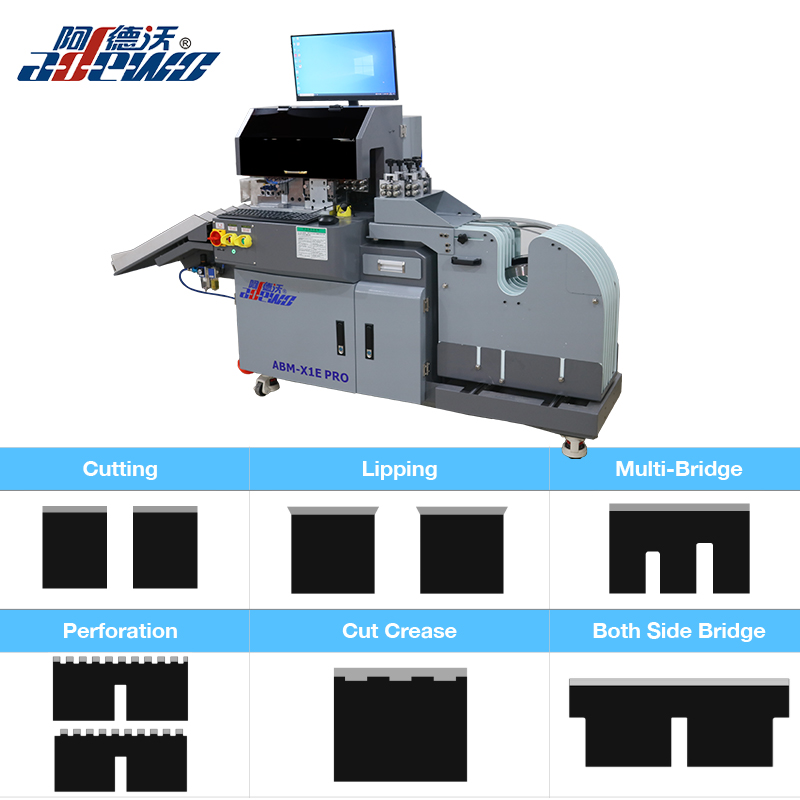

3. ABM-X1E PRO Uzunluğu Çeşidləmə Qırışma Kəsici Maşın

Kağız torbalarda təmiz qıvrımlar üçün büzmə qaydaları vacibdir. ABM-X1E PRO büzmə qaydalarını və əlaqəli xüsusiyyətləri dəqiq şəkildə hazırlamağa kömək edir.

Proqram avtomatik olaraq müxtəlif uzunluqları müəyyən edir, ona görə də onları əl ilə çeşidləmək lazım deyil. Alətlər fərdiləşdirilə bilər, o cümlədən soyma qaydası və 4pt/8pt lazer bükülmə variantları. Hər bir alət müstəqildir və dəyişdirilməsi asandır və servo motor avtomatik körpü və avtomatik kəsmə idarə edir. Perforasiya və kəsilmiş qırışların eni proqram vasitəsi ilə təyin edilə bilər. Çox qaydalı kaset, dəyişiklikləri asan və təhlükəsiz edən yeddi polad qaydaya qədər saxlayır. Maşın ingilis və çin proqram təminatını da dəstəkləyir və kiçik yer tutur.

Bu Maşınları Kim Düşünməlidir

- Kağız çanta istehsal edən kalıp dükanlarında dövriyyə müddətini azaltmaq istəyən müntəzəm ölür.

- Sıx çatdırılma cədvəllərinə cavab vermək üçün daha sürətli kalıp istehsalına ehtiyacı olan qablaşdırma şirkətləri.

- İstehsalçılar iş yerlərində daha yaxşı ardıcıllıq və təkrarlanma axtarırlar.

- Mütənasib olaraq əmək xərclərini artırmadan kağız çanta istehsalını genişləndirməyi planlaşdıran müəssisələr.

Nəticə

Kağız çantanın hazırlanması hər mərhələdə dəqiqlik tələb edən çox mərhələli bir prosesdir - CAD dizaynından və lazerlə kəsmədən tutmuş qaydanın əyilməsinə, daxil edilməsinə, rezinlənməsinə və sınaqdan keçirilməsinə qədər. Bu addımlardan hər hansı birini səhv etmək, təmiz kəsilməyən, düzgün bükülməyən və ya dayanmayan bir kalıp deməkdir.

Yaxşı xəbər budur ki, bu prosesin çox hissəsi avtomatlaşdırıla bilər. Kağız çanta kalıpları istehsal edirsinizsə və sürəti, dəqiqliyi və ya ardıcıllığı yaxşılaşdırmaq istəyirsinizsə, bu maşınları araşdırmağa dəyər. Demo, maşın xüsusiyyətləri və ya istehsal ehtiyaclarınıza uyğunlaşdırılmış texniki dəstək üçün Adewo ilə əlaqə saxlaya bilərsiniz.
